Коротко: гусеничный трактор — мощная самоходная машина с высокой проходимостью за счет гусеничного движителя. Основные механизмы: двигатель, трансмиссия, ходовая часть (гусеницы, катки, подвеска), гидравлическая система, механизм поворота и система отбора мощности. Техника применяется в строительстве, сельском хозяйстве, дорожных и лесозаготовительных работах.

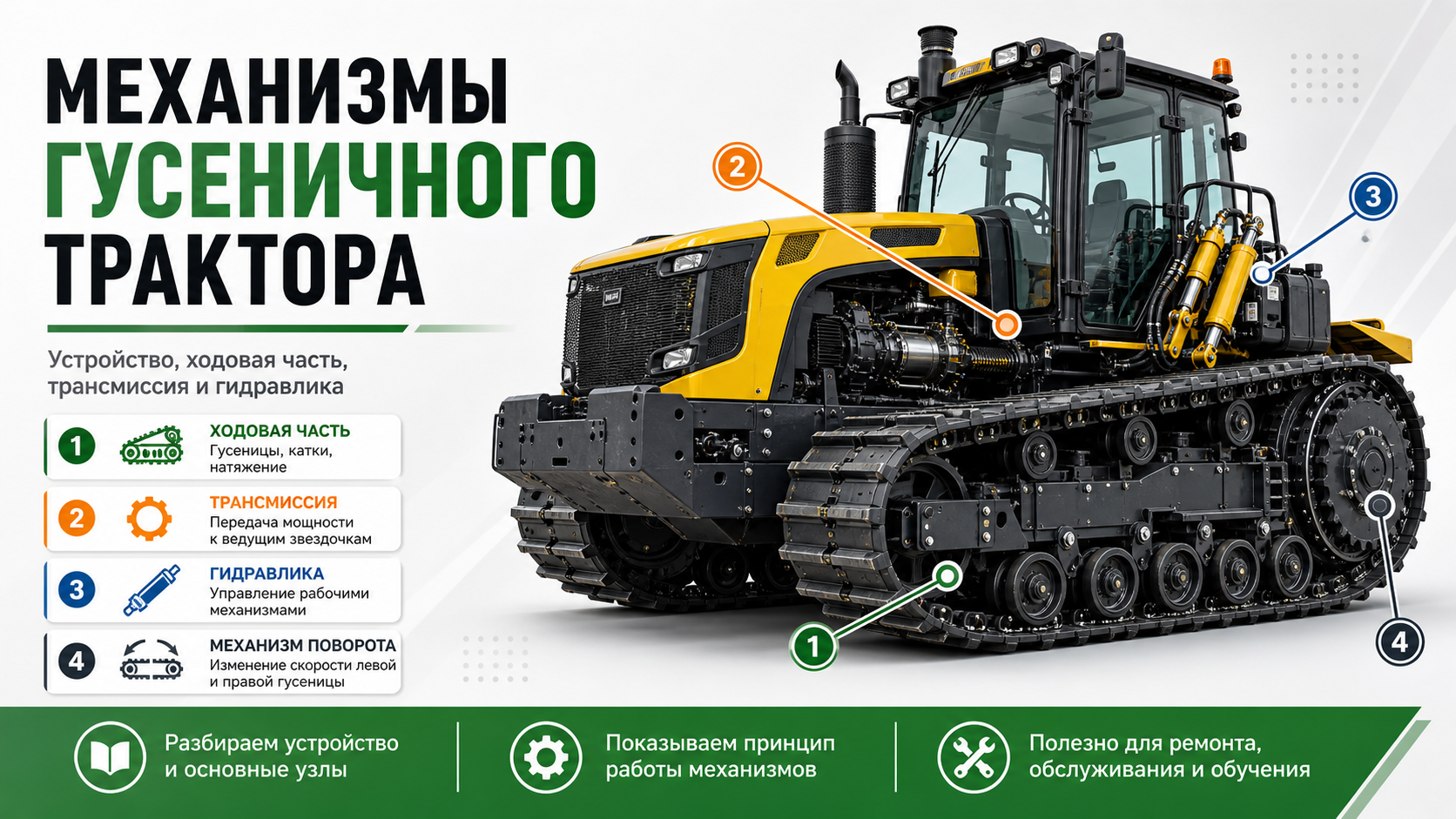

Механизмы гусеничного трактора
Гусеничный трактор — это самоходная машина, которая передвигается не на колесах, а на гусеничном движителе. Такая конструкция позволяет технике уверенно работать там, где обычный колесный трактор быстро теряет сцепление: на рыхлой почве, болотистых участках, снегу, песке, глине, строительных площадках и пересеченной местности.
Главное преимущество гусеничного трактора — высокая проходимость и устойчивость. Благодаря большой площади контакта с грунтом машина меньше проваливается в мягкую поверхность, лучше распределяет собственный вес и может развивать значительное тяговое усилие.
Гусеничный трактор состоит из множества взаимосвязанных механизмов. Каждый узел выполняет свою задачу: двигатель создает мощность, трансмиссия передает крутящий момент, ходовая часть обеспечивает движение, гидравлика управляет рабочим оборудованием, а механизмы поворота позволяют менять направление движения.
Основные виды гусеничных тракторов
Гусеничные тракторы применяются в разных сферах: сельском хозяйстве, строительстве, коммунальном хозяйстве, лесозаготовке, дорожных работах и горнодобывающей промышленности. В зависимости от назначения техника может иметь разную конструкцию и рабочее оборудование.
Бульдозеры
Бульдозер — один из самых известных видов гусеничной техники. Он оснащается передним отвалом, который используется для перемещения грунта, планировки площадок, расчистки территории, строительства дорог и подготовки строительных объектов.
Бульдозеры используют для: срезания и перемещения грунта, выравнивания площадок, расчистки завалов, подготовки строительных участков, работы на карьерах, строительства временных дорог, уборки снега и мусора.
Гусеничные экскаваторы
Гусеничный экскаватор оснащается стрелой, рукоятью и ковшом. Такая техника предназначена для разработки грунта, рытья котлованов, траншей, погрузки сыпучих материалов и демонтажных работ. За счет гусеничной ходовой части экскаватор может устойчиво работать на слабом грунте и неровной поверхности.
Тракторы-тягачи и самоходные машины
Гусеничные тракторы-тягачи применяются для буксировки прицепного оборудования, перевозки грузов, работы с сельскохозяйственными агрегатами и выполнения тяжелых тяговых задач. Такая техника хорошо подходит для работы на влажной почве, в лесу, на полях и участках со сложным рельефом.
Тракторы-мульчеры
Гусеничные мульчеры оснащаются рабочим органом для измельчения кустарника, поросли, веток, пней и растительных остатков. Они применяются при расчистке лесных участков, подготовке территорий под строительство, обслуживании парков и обочин дорог.
Гусеничные погрузчики
Гусеничный погрузчик используется для перемещения грунта, щебня, песка, строительного мусора и других материалов. Он может оснащаться ковшом, вилами, захватами и другим навесным оборудованием.
Траншеекопатели
Гусеничные траншеекопатели предназначены для прокладки траншей под кабели, трубы, дренажные системы и инженерные коммуникации. Гусеничный ход помогает такой технике сохранять устойчивость во время работы на рыхлой или влажной почве.
Общее устройство гусеничного трактора
Конструкция гусеничного трактора включает несколько основных систем. Все они работают вместе и обеспечивают движение машины, управление, передачу мощности и выполнение рабочих операций.
Двигатель
Двигатель является источником энергии трактора. В большинстве гусеничных машин используются дизельные двигатели, так как они обладают высоким крутящим моментом, экономичностью и способностью работать под длительной нагрузкой.
Двигатель обеспечивает: движение трактора, работу гидравлической системы, привод навесного оборудования, работу системы отбора мощности, питание вспомогательных агрегатов.
Трансмиссия
Трансмиссия передает мощность от двигателя к ведущим элементам ходовой части. Она позволяет изменять скорость движения, направление хода и тяговое усилие. В зависимости от модели в состав трансмиссии могут входить: сцепление, коробка передач, главная передача, бортовые передачи, редукторы, механизмы поворота, карданные или цепные передачи, гидростатический привод.
Кабина оператора
Кабина — это рабочее место механизатора. В ней размещаются органы управления, приборная панель, сиденье, рычаги, педали, джойстики и элементы контроля работы систем. Кабина должна обеспечивать хороший обзор, защиту от шума, пыли и вибраций, удобный доступ к органам управления.
Гидравлическая система
Гидравлика отвечает за управление рабочим оборудованием. С ее помощью поднимают и опускают отвал, ковш, рыхлитель, мульчер, стрелу, вилы и другие механизмы.
Гидравлическая система включает: гидравлический насос, гидроцилиндры, распределители, рукава высокого давления, фильтры, гидробак, клапаны, рабочую жидкость.
Рабочее оборудование
На гусеничные тракторы могут устанавливаться: бульдозерный отвал, ковш, рыхлитель, мульчер, траншеекопатель, буровая установка, погрузочные вилы, лебедка, щетка, снегоуборочное оборудование. Рабочие органы крепятся к раме или специальным навесным устройствам и управляются гидравлической системой.
Ходовая часть гусеничного трактора
Ходовая часть — один из главных механизмов гусеничного трактора. Она отвечает за передвижение, устойчивость, сцепление с грунтом и распределение массы машины.
Гусеницы
Гусеницы представляют собой замкнутые ленты, состоящие из металлических или резинометаллических звеньев. Они обеспечивают движение трактора, увеличивают площадь контакта с грунтом, снижают давление на поверхность, повышают проходимость, уменьшают пробуксовку.
Ведущие колеса
Ведущие колеса передают усилие от трансмиссии к гусеницам. Они входят в зацепление со звеньями гусеницы и заставляют ее двигаться.
Направляющие колеса
Направляющие колеса помогают удерживать гусеницу в правильном положении и задают ее траекторию. Обычно они располагаются в передней или задней части ходовой тележки.
Натяжной механизм
Натяжной механизм поддерживает правильное натяжение гусеницы. Неправильное натяжение приводит к повышенному износу, увеличению нагрузки на трансмиссию, ухудшению управляемости, риску схода гусеницы.
Опорные катки
Опорные катки поддерживают массу трактора, передают нагрузку на гусеницу, распределяют вес машины, обеспечивают устойчивость, уменьшают ударные нагрузки.
Поддерживающие катки
Поддерживающие катки удерживают верхнюю ветвь гусеницы, предотвращают ее провисание, уменьшают вибрацию.
Подвеска
Подвеска смягчает удары и вибрации при движении по неровной поверхности. В зависимости от модели трактора она может быть жесткой, балансирной, рессорной, торсионной или гидропневматической.
Ведущий мост и бортовые передачи гусеничного трактора
В гусеничных тракторах вместо привычного автомобильного заднего моста часто используется система главной передачи и бортовых редукторов. Ведущий механизм передает мощность от двигателя и коробки передач к гусеницам.
Схема работы: двигатель создает крутящий момент → крутящий момент поступает в трансмиссию → коробка передач изменяет скорость и тяговое усилие → главная передача передает момент на бортовые механизмы → бортовые редукторы вращают ведущие звездочки → ведущие звездочки приводят в движение гусеницы.
Механизм поворота гусеничного трактора
Поворот гусеничного трактора отличается от поворота колесной машины. У колесного трактора направление меняется за счет поворота передних колес, а у гусеничного — за счет изменения скорости движения левой и правой гусеницы.
Принцип поворота
Чтобы трактор повернул, одна гусеница должна двигаться быстрее другой. В некоторых случаях одна гусеница замедляется, а другая продолжает движение. При более резком повороте одна гусеница может остановиться, а в отдельных конструкциях — двигаться в противоположную сторону.
Фрикционный механизм поворота
На многих гусеничных тракторах используется система бортовых фрикционов и тормозов. Преимущества: простая конструкция, надежность, ремонтопригодность. Недостатки: повышенный износ фрикционов и тормозов, менее плавное управление.
Планетарный механизм поворота
Планетарный механизм позволяет более плавно изменять скорость вращения гусениц. Он состоит из системы шестерен (солнечная шестерня, сателлиты, водило, коронная шестерня, тормозные элементы, фрикционы, редукторы).
Гидростатический механизм поворота
В современных машинах часто применяются гидростатические системы. В них скорость каждой гусеницы может регулироваться отдельно за счет гидронасосов и гидромоторов. Такая система обеспечивает плавное изменение скорости, точное управление, удобный разворот на месте.
Гидравлическое и гидрообъемное управление
Гидравлическое управление используется для облегчения работы оператора и повышения точности управления трактором. В гусеничной технике гидравлика может отвечать не только за рабочее оборудование, но и за поворот, торможение, изменение скорости и работу навесных механизмов.
Преимущества гидрообъемного управления: плавность работы, высокая точность, быстрый отклик, удобство для оператора, возможность точного маневрирования. Недостатки: чувствительность к загрязнению масла, необходимость регулярной замены фильтров, высокая стоимость компонентов, риск утечек.
Система отбора мощности гусеничного трактора
Система отбора мощности (СОМ) используется для передачи части мощности двигателя на дополнительное оборудование. Благодаря ей трактор может приводить в действие внешние механизмы и агрегаты.
СОМ позволяет использовать трактор не только как тяговую машину, но и как источник энергии для навесного, прицепного или стационарного оборудования: гидравлических насосов, генераторов, мульчеров, фрез, буровых установок, измельчителей, насосного оборудования, сельскохозяйственных агрегатов.
Планетарный механизм гусеничного трактора
Планетарные механизмы широко применяются в трансмиссиях гусеничной техники. Они используются для изменения скорости, увеличения крутящего момента, распределения мощности и реализации поворота.
Классический планетарный механизм включает: солнечную шестерню, сателлиты, водило, коронную шестерню, корпус, тормозные или фрикционные элементы. Преимущества: компактность, высокая прочность, способность передавать большие нагрузки, плавность работы, надежность.
Режимы работы гусеничного трактора
Гусеничный трактор может работать в разных условиях: обычное движение, работа с отвалом, работа на склоне, работа в грязи и снегу, транспортный режим. Для каждого режима важны свои параметры: устойчивость, тяговое усилие, исправность тормозов, контроль температуры двигателя.
Обслуживание механизмов гусеничного трактора
Надежность гусеничной техники напрямую зависит от регулярного обслуживания. При обслуживании проверяют: уровень моторного масла, состояние охлаждающей жидкости, уровень гидравлического масла, натяжение гусениц, износ звеньев и башмаков, состояние катков, герметичность гидравлических рукавов, работу тормозов, состояние фильтров, люфты в соединениях, работу трансмиссии.
Признаки неисправностей: посторонний шум в ходовой части, рывки при движении, перегрев двигателя, утечки масла, затрудненный поворот, неравномерное движение гусениц, повышенный расход топлива, вибрации, снижение тяги, запах горелого масла или фрикционов.
Преимущества гусеничного трактора
- высокая проходимость;
- большое тяговое усилие;
- устойчивость на слабом грунте;
- низкое давление на поверхность;
- возможность работы на неровном рельефе;
- хорошее сцепление с грунтом;
- эффективность при тяжелых работах.
Недостатки гусеничной техники
- более сложная ходовая часть;
- высокая стоимость обслуживания;
- меньшая транспортная скорость;
- повышенный расход топлива при тяжелой работе;
- износ гусениц и катков;
- ограниченное использование на асфальте;
- сложность ремонта отдельных узлов.
Часто задаваемые вопросы
Какой механизм отвечает за движение гусеничного трактора?
За движение отвечает ходовая часть вместе с трансмиссией. Двигатель создает мощность, трансмиссия передает ее на ведущие звездочки, а те приводят в движение гусеницы.
Чем гусеничный трактор отличается от колесного?
Главное отличие — способ передвижения. Вместо колес используются гусеницы, которые обеспечивают большую площадь опоры, высокую проходимость и лучшее сцепление с грунтом.
Как работает механизм поворота гусеничного трактора?
Поворот происходит за счет изменения скорости левой и правой гусеницы. Одна гусеница может замедляться, останавливаться или двигаться медленнее другой, благодаря чему трактор меняет направление.
Для чего нужна система отбора мощности?
Система отбора мощности нужна для передачи энергии двигателя на дополнительное оборудование: насосы, генераторы, мульчеры, фрезы, буровые установки и другие агрегаты.
Что такое планетарный механизм?
Планетарный механизм — это система зубчатых передач, которая позволяет передавать и перераспределять крутящий момент. В гусеничных тракторах он может использоваться в трансмиссии, механизме поворота и бортовых редукторах.
Какие основные элементы входят в ходовую часть?
В ходовую часть входят гусеницы, ведущие звездочки, направляющие колеса, натяжные устройства, опорные катки, поддерживающие катки, подвеска и элементы крепления.
Итог
Гусеничный трактор — это сложная и мощная машина, в которой каждый механизм выполняет важную функцию. Двигатель создает тягу, трансмиссия передает мощность, ходовая часть обеспечивает движение, гидравлика управляет оборудованием, а механизм поворота позволяет маневрировать на сложной местности.
Главное преимущество гусеничной техники — высокая проходимость и способность работать там, где колесные машины теряют эффективность. Однако такая техника требует регулярного обслуживания, контроля состояния ходовой части, трансмиссии и гидравлических систем.
При правильной эксплуатации гусеничный трактор становится надежным помощником в строительстве, сельском хозяйстве, дорожных работах, лесозаготовке и других сферах, где требуется большая тяга, устойчивость и способность работать в тяжелых условиях.
